KineBACK 3

产品描述

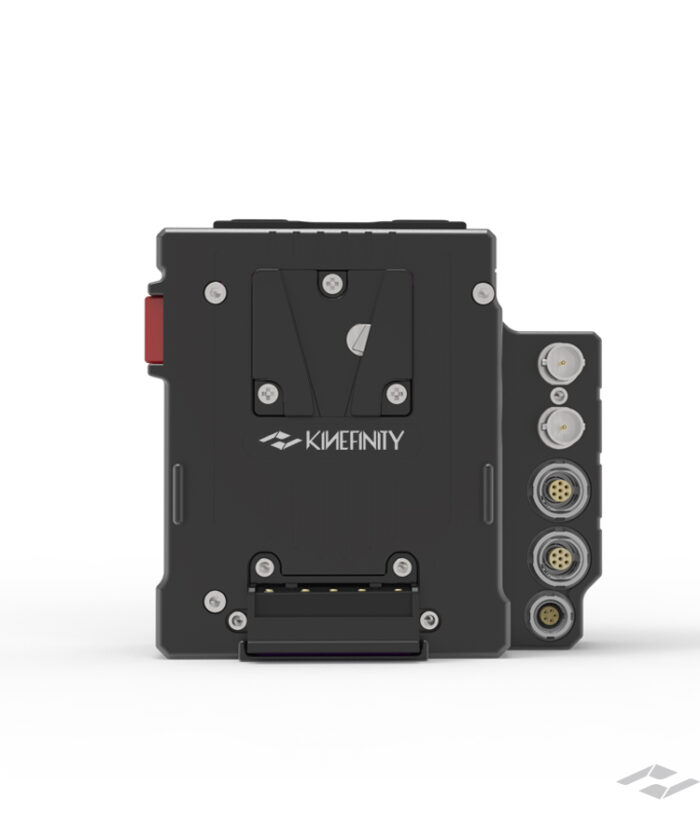

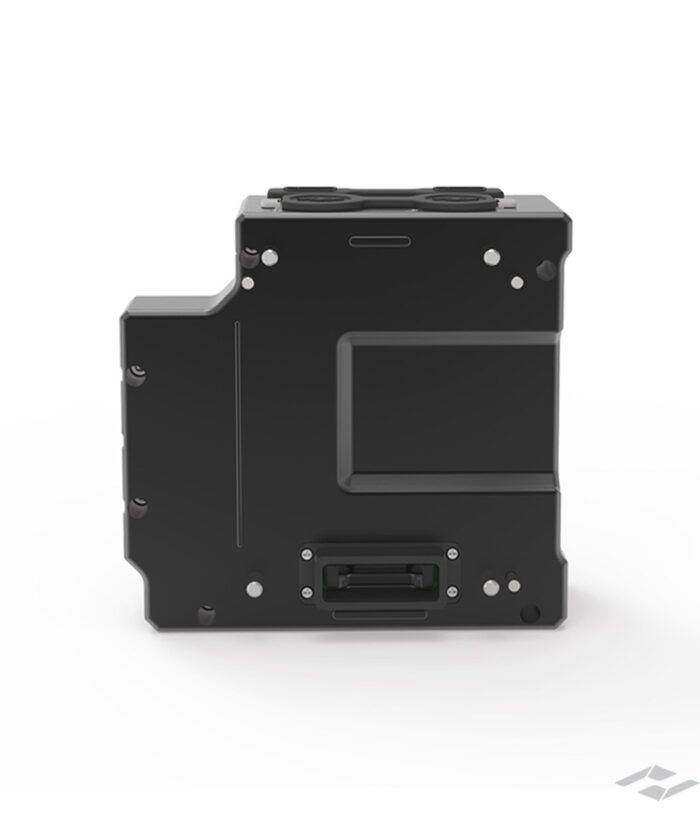

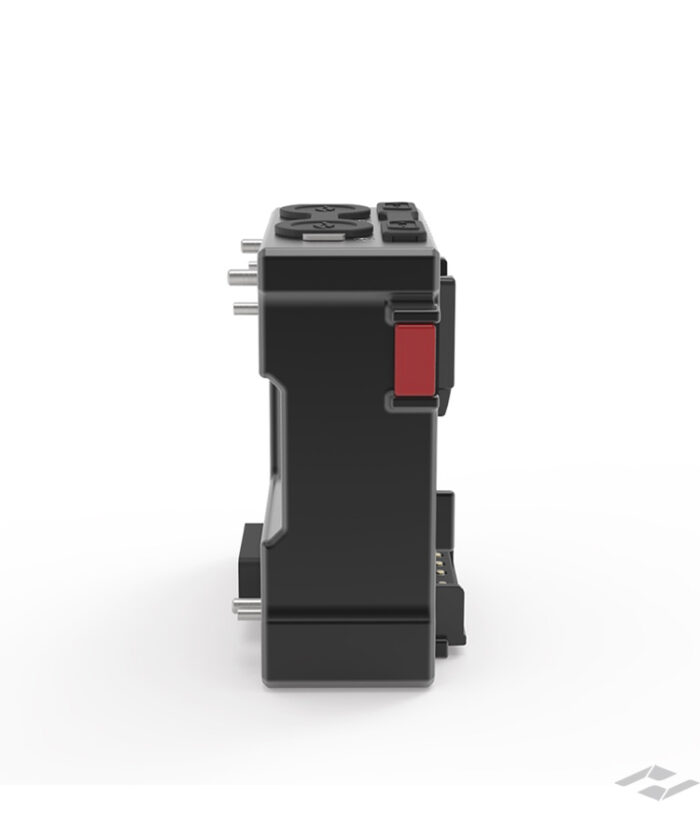

KineBACK后背是搭配MAVO/TERRA摄影机使用的扩展模块，具有众多接口和功能：双路3G-SDI监看输出，支持幻象48V供电，双卡侬口，时码输入和输出，多机同步，DC供电输出，全金属V口电池扣板，还附带两路B型口电源输出。

双路 3G SDI

KineBACK从硬件和软件上都自动支持3G SDI，一旦安装好 KineBACK到 MAVO/TERRA 机身，SDI监看功能就可以使用。关于这个模块：

• 可以和高清数字接口同时显示。既可以显示带参数的画面，也可以显示纯净画面；
• SDI和高清数字接口：显示的是相同的画面，不是独立的画面。

此外，关于SDI监看输出，还需注意：不建议使用录机作为外接设备来录制。

专业录音KineAudio

MAVO/TERRA 机身可以进行声音录制：

• 机身麦：在不接任何麦克风/话筒的时候，仍然可以记录参考音；
• 3.5mm音频输入接口（Plug-in-power）：适合外接3.5mm小麦克风。

此外，KineBACK还包含了一个专业的录音模块KineAudio（也用在KineMAX上）。KineAudio 录音模块支持的音频输入为：双路平衡输入的MIC-IN或者MIC-IN +48V。也就是两路卡侬口接口的麦克风接口，对外部麦克风支持幻象电源（48V）。两个朝上的标准卡侬口还带硅胶盖保护电气连接。KineAudio的音频ADC信噪比达到110dB，KineAudio 为48KHz 24位，音质达到广播级水准。

全金属V口扣板

V口电池扣板几乎为广电行业供电的工业标准。从KinleMAX开始，Kine摄影机开始集成V口电池扣板。为了更好地匹配TERRA/MAVO 系统，V口电池扣板集成到 KineBACK上。更重要的是采用全金属的V口电池扣板，比起大部分工程塑料材质的扣板而言，大大提高了可靠性，更加适合影视行业工作环境的粗糙度。如果要支持安东口电池，请购买一个V口转安东口的转接板，该转接板可以直接扣接在V口扣板上，从而把V口扣板转为安东口扣板。 坚固、使用简单、设计简洁。

此外 KineBACK的电池扣板上部的两个标准B型口输出供电。注意：B型口输出供电是直接连接到V口电池的，所以该输出电压不是12V，而是从11~19V之间波动的DC电压。KineBACK总共就包括了3路输出供电给外部附件使用，可以覆盖绝大部分的应用场景。

时码输入和输出

KineBACK还集成了时码输入和输出功能。只要 TERRA/MAVO 接上KineBACK意味着可以把 TERRA/MAVO 的时码输出给外部设备，比如录音设备，从而录音设备的时码直接采用的是 TERRA/MAVO 的时码。如果KineBACK的时码设置为输入，那么可以从外部时码发生器获取时码。 时码同步的接口为一个可靠的5芯推拉自锁插座，购买Kine时码连接线缆，可以变为BNC接口，或者和Ambient的时码发生器直接连接。

EXT端口和无线跟焦

KineBACK上的EXT端口提供mbus通信协议、电源（直接从V口电池中获取）给Movcam最新的菊花链电机UM4，从而省去了接收盒、额外的电源线、控制线和固定装置，进一步简化系统。

此外，EXT端口还提供一路稳压的12V@1A直流电压输出，可以给外置监视器、无线发射或者其他需要供电的附件提供必要的供电，减少其他电池的使用，大幅方便使用。该后背输出电源线的输出端口为标准DC口。

注意：必须要有电池挂载在V口扣板上才能通过EXT端口给电机供电。而稳压12V电压输出，则不一定需要V口电池。

多机同步（3D/VR Ready）

由于TERRA/MAVO超轻机身（不到1KG）和超小体积，非常适合搭建3D系统和VR/360度拍摄系统。同时TERRA/MAVO的3D/多机同步可以真正的实现CMOS图像传感器之间的同步，包括：

1. 时码同步；
2. 帧同步；
3. CMOS传感器的扫描同步，两个CMOS图像传感器的误差不超过5us。

TERRA/MAVO 的同步机制由 KineBACK扩展模块的SYNC口实现，所以需要为每个TERRA/MAVO机身配备KineBACK才能在硬件上实现3D或者多机同步VR：

• 如果是3D系统，只需每个TERRA/MAVO搭配KineBACK，再购买一条专用同步线缆，连接两个KineBACK-W的SYNC口即可；无须购买额外的软件选项；
• 如果是多机同步（超过两台），每台TERRA/MAVO配备KineBACK，同时需要购买一个KineSYNC同步器和若干同步线缆：一个KineSYNC 同步器可以同步高达8台TERRA/MAVO（一个主机+7台从机）。

所以可以说 TERRA/MAVO + KineBACK 为3D/VR ready的系统。

注意：KineBACK仅支持自2018.5月生产的TERRA 4K和MAVO摄影机，2018.5月之前生产的TERRA 4K或者TERRA 6K均不支持。
