6K RAW KineMAX能够录制无损压缩的原档6K KineRAW(.krw),是世界上具有6K RAW录制能力的仅有三种摄影机之一。4K以及4K以下的分辨率,可以录制无压缩的CinemaDNG;3K以及3K以下的分辨率,可以直接录制更适合后期流程的电影级编码Cineform RAW。从1080p/2K/3K/4K, 一直到6K,每一个分辨率都可以覆盖,满足你各种制作的要求。在每一个分辨率下都将获得高质量的RAW输出。对于4K交付而言,6K RAW捕捉的画面才能获得优质的4K画质。

6K分辨率超乎想象,1800万像素,全高清/1080p的9倍,超清/4K的2倍还多(225%)。每张单帧媲美高端单反的RAW照片!

43





16档宽容度 KineMAX采用世界一流的高品质CMOS传感器,在6K分辨率下,具有12bits的14档宽容度,在Binning的3K和2K分辨率下,具有惊人的16档宽容度。让你的创作更具自由和想象力。KineMAX本身还支持各种裁剪模式,在这些剪裁模式下宽容度都能够保持6K本身的宽容度,也就是S16mm 3K、M4/3幅面 4K、再到S35mm, 3K, 4K, 6K均可以达到至少14档的宽容度。

KRW

KineRAW无损编码 KineRAW是卓曜独家研发的适合超大码流的帧内压缩编码,KineMAX全部分辨率和帧率都能够使用KineRAW(.krw)编码:KRW平均压缩比为2:1~3:1,无损压缩,完整保留灰度和色彩信息:240GB SSD可以记录45分钟左右的4K RAW素材,和ProRes422HQ的码流类似。通过KineStation转码为Cineform RAW或者无压缩的CinemaDNG,使用Cineform快捷方便的后期工作流程或者CinemaDNG流程。

4K 100格 KineMAX具有强劲的4K升格能力,在HiSpeed S35下,4K Wide达到100fps;在HiSpeed M4/3下,2K Wide达到144fps;在M4/3模式下(剪裁),4K Wide分辨率能够达到48fps,在S16mm模式(剪裁)下,3K Wide能够达到60fps, 2K Wide能够达到100fps。本身也具有降格能力,最低帧率为6fps。而帧率则可以在最低帧率6fps和支持的最高帧率之间,任意设置Sensor的帧率,精度为0.001fps。记录的时候则按照项目帧率来记录(比如25fps)。这样你可以轻松的实现快动作和慢动作,为你提供更多的技术手段来实现你想要表达的镜头语言。

4.3

4K 4:3变形宽荧幕  原生4K 4:3幅面4320×3240@25fps,可以使用镜头比例为2的变形镜头进行拍摄,机内设定正常的画面监看,在后期恢复为正常的画面的时候,分辨率达到8640×3240,惊人的8K!同时还支持标准的DCI 4K 4096×3076@25fps的4:3变形宽荧幕分辨率。

juicedefender

Super 35mm 全新KineMAX采用超35毫米尺寸的6K CMOS影像传感器;使得你可以使用主流的高画质PL电影镜头,或者性价比很高、保有量很大的相机镜头,而不用担心画幅的问题。超高宽容度,具有很好的低光性能,既可以适合高清应用,也可以用在有现代数字影院播放需求的应用中。在电影长片/广告的拍摄中,可以按照严格的RAW流程进行前期拍摄;而在缺乏足够的光源环境中比如记录片,可以使用ISO模式进行拍摄。


KINESTATION  购买KineMAX,送KineStation。KineStation + KineCamera = Kine Hybrid System(KHS)。KHS是创新性前后期一体的解决方案。KineStation运行在PC端或者MAC端:多线程、可以设置反拜耳/Debayer精度,批处理,快速,省心,把KineRAW或者CinemaDNG转化为你想要的编码:Cineform RAW, Cineform RGB 444去匹配你后期的工作流程。未来还会在输出格式上增加ProRes、DPX以及H265等编码。

内置Cineform RAW  KineMAX可以选择机内直接录制2K和3K Cineform RAW!这是跨平台支持非常好的中间编码,适度的压缩比使得图像的画质几乎没有受到任何影响,同时具有RAW的特性。奥斯卡最佳影片和最佳摄影 贫民窟的百万富翁 的大部分画面拍摄都是Cineform,127小时也是。 几乎所有编辑和调色软件都支持Cineform RAW。2K Cineform RAW可以在一台i3-CPU的笔记本上流畅的剪辑和进行一级校色,完全实时无需渲染。有效降低后期制作的成本。

全新锁止型EF/Nikon F卡口 全新KineMINI采用电影级锁止型EF/F卡口,类似于PL电影卡口,确保你的镜头在任何情况下都能够和卡口以及电子触点锁止在一起,几乎不会出现任何机械框量。比起传统的簧片紧固的EF/F卡口而言,这种卡口的可靠性大幅提高。全新锁止型EF或者Nikon F卡口采用坚固而轻便的航空铝合金制造,配合机械式的锁止装置,对于大多数EF镜头,甚至都不需要镜头支撑,让你更轻便的应对拍摄任务。

KineMOUNT万能卡口 根据你的镜头资源,你可以选择原生EF卡口(支持电子光圈)和超短法兰距的KineMOUNT卡口(和KineRAW-S35一样)。如果选择KineMOUNT,就能够实现对各种卡口的支持:PL卡口,佳能EF卡口(可调光圈),尼康F卡口,OCT-19卡口,广播级的B4卡口。租用电影级别的标准PL卡口镜头,给出35mm的景深,得到真正的电影风格。对于低预算的制作而言,还可以更换为EF卡口、尼康卡口。

CinemaDNG  KineMAX能够提供真正的4K RAW全带宽无压缩的数据CinemaDNG文件序列,仿若胶片。完全无压缩的RAW数据,意味着理论上非常高的画质。该格式能够适合于基于CinemaDNG的后期工作流程,比如基于ACR 照片级RAW处理的调色能力。CinemaDNG也得到主流剪辑平台Premiere和Davinci Resolve的支持。随着存储成本的降低,CinemaDNG也会得到更广泛的应用。

运动模式   KineMAX 虽然采用CMOS图像传感器,本身具有果冻效应,但是同时具有适合拍摄激烈运动画面的运动模式(S35 Sport),特别是在肩扛、手持、快速摇移、纪实风格的镜头拍摄的时候。在运动模式下,CMOS果冻效应会大幅降低,使得在捕捉快速动态影像的时候,甚至有全局快门的感觉。运动模式下捕捉的画面,经过KineStation输出为Cineform RGB444。KineMAX的运动模式适用于2K,3K和4K分辨率。

3G SDI以及高清数字接口  KineMAX通过一路高清数字接口以及两路3G SDI到监视器输出为1080p/720p信号源,使得在1080p/720p的监视器上,能够点对点/200%/800%的现场监看,也使得对焦工作更加轻松;同时还支持套用不同的LUT在现场进行色彩的监看。机身内置的斑马条+波形监视器,可以直接观测RAW数据处于波形图的位置、也可以观测加载了 LUT的数据,使得摄影师能够更好的把握曝光、避免过曝。额外的高清数字接口方便扣接无线监看发射器。

M4/3&S16mm模式  多重幅面选择,充分利用6K CMOS的高分辨率,来匹配各种镜头。标准S35mm幅面的6K和Binning 3K适合S35mm的电影镜头以及APS-C和全副面的相机头。M4/3的4K剪裁模式以及Binning 2K,则可以使用M4/3镜头甚至B4卡口镜头;S16mm幅面的3K,让你从容使用S16mm电影镜头或者B4卡口广播镜头。One for All!

juicedefender

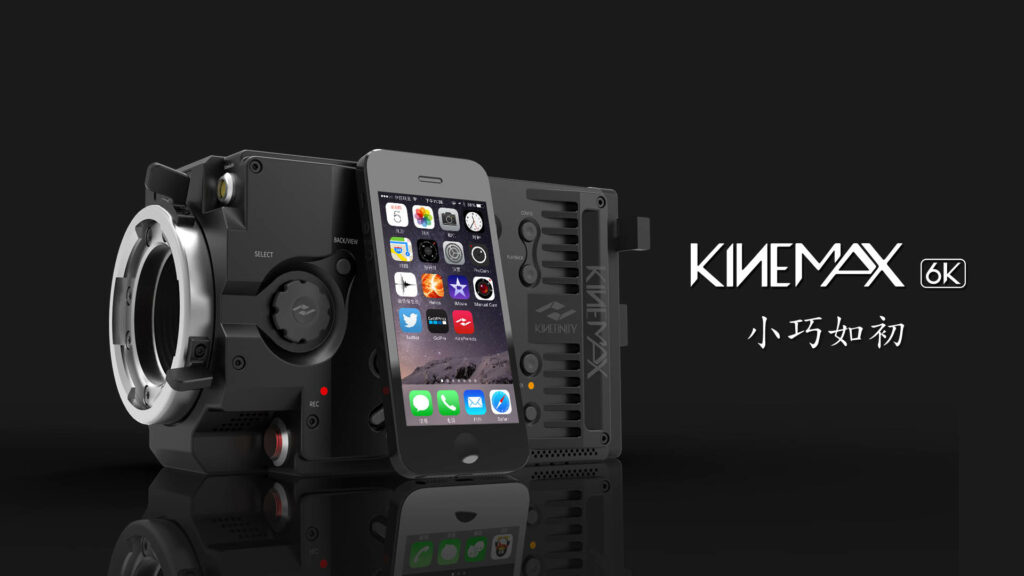

小巧轻便机身 KineMAX体积是只比KineMINI长2厘米,散热性能更好,3K Cineform RAW,4K CinemaDNG,6K KRW录制。而且完全可以使用KineMINI的基础套件KineKIT。同时还集成电池扣板,使得供电方案变得异常简单:直接扣上广播级电池即可拍摄。同时保持足够的轻便性和机动性。机身颜色还具有两种可选:黑色和钛灰色。

总之,KineMAX是一款功能异常强大的电影级摄影机。全面满足各种分辨率录制的要求,极高的宽容度,让前期拍摄更为灵活,同时保持了轻便小巧的机身,兼容超大范围的镜头。适用于各种应用场合,无论是iMAX巨幕电影,还是网络平台的微电影,都能够轻松应对。配合KineStation还可以进行各种快速工作流程。

说明:本网站提到的所有商标隶属于各自的商标所有者或者归属公司。

支持的分辨率,帧率和机内编码格式
幅面格式分辨率最大帧率KineRAWCinemaDNGCineform
S356K HD5760x324025
6K HD Wide5760x240030
Golden 3K2880x162030
Golden 3K Wide2880x120040
HiSpeed S354K HD3840x216075
4K HD Wide3840x1600100
M4/34.3K 4:3 Anamorphic4320x324030
4K 4:3 Anamorphic4096x307230
4K4096x216044✔* up to 25fps
4K Wide4096x171656✔* up to 25fps
4K HD3840x216044✔* up to 25fps
4K HD Wide3840x160060✔* up to 25fps
Golden 2.2K Ana2176x162030
Golden 2K Ana2048x153630
Golden 2K2048x108044
Golden 2K Wide2048x86054
Golden 2K HD1920x108044
Golden 2K HD Wide1920x86054
HiSpeed M4/33K HD2880x1620115
3K HD Wide2880x1208150
S163K3072x162059
3K Wide3072x128075
3K HD2880x162059✔* up to 25fps
3K HD Wide2880x120075✔* up to 25fps
HiSpeed S162K2048x1080170
2K Wide2048x800225
2K HD1920x1080170
2K HD Wide1920x800225
16mm2K2048x108088✔* up to 50fps
2K Wide2048x860110✔* up to 50fps
2K HD1920x108088✔* up to 50fps
2K HD Wide1920x800118✔* up to 50fps
注意:
  1. 所有分辨率下,帧率不限定于上述典型的帧率,可以自行设置到最低6fps~最高分辨率之间的任意一档分辨率,精度为0.001fps;
  2. CinemaDNG 实时录制,最多支持 30fps@4K, 60fps@3K;
  3. Cineform 实时录制,最多支持25fps@3K HD, 或者50fps@2K HD。

机身参数和技术指标

相机类别S35 胶片式数字摄影机
感光器6K S35 CMOS图像传感器
机身1. 带电子触点的EF卡口 2. 超短法兰距的KineMOUNT卡口
录制格式模式编码输出
无损压缩RAWKineRAW(.krw)12位*所有分辨率
无压缩RAWCinemaDNG(.dng)12位*4K以及更低
有压缩RAWCineform(.mov)12位*3K以及更低
录制分辨率6K4K(4:3)Golden 3KGolden 2K
5760x32404320x3240/4096x21602880x16202048x1080
宽容度14f-stops/16f-stops*6K/Golden 3K&2K
最高帧率25fps@6K100@4K Wide150@3K Wide225@2K Wide
ISO最大曝光基准最大
80800/160020480*6K/Golden 3K&2K
快门角度0.7°~358°
监看HDMIx1SDIx2
1080p/720p1080p/720p*SDI为选项
同步Tally, 自动打板, 蜂鸣器, TC, 3D/多机拍摄*3D为选项
LUT预设: Neutral/FLAT,支持用户自定义LUT
声音机身MIC; 支持48V幻象XLR音频模块KineAudio*可配置KineAudio
记录介质单卡槽 2.5寸 SSD
电源DC IN典型功耗
6~19V/电池手柄26W*可配置KineGrip
机身颜色黑色、钛灰色
重量(仅机身, Kg)1.78(EF)/1.83(钛合金KM机)/1.99(不锈钢KM)*不包含配件部分
尺寸 (WxHxL, mm)94x118x215(EF)/94x118x192(KM)*不包含凸起部分和配件
工作环境温度0°C to +40°C
此处出现的所有指标皆为初步的,如有更改,不另行通知。Cineform是Go-Pro™ 公司的一个商标。

Sensor幅面选择

KineMAX原生画幅为6K S35mm。多重幅面选择,充分利用6K CMOS的高分辨率,来匹配各种镜头。标准S35mm幅面的6K和Binning 3K适合S35mm的电影镜头以及APS-C和全副面的相机头,没有暗角。M4/3的4K剪裁模式,可以使用M4/3镜头甚至B4卡口镜头;S16mm幅面的3K,让你从容使用S16mm电影镜头或者B4卡口广播镜头。在这些剪裁模式下,画质并没有损失,宽容度都能够保持6K本身的宽容度,也就是S16mm 2K, M4/3幅面 4K,再到S35mm, 3K, 4K, 6K均可以达到至少14档的宽容度。One for All!

KineStation 录制格式

KineMAX拍摄既可以拍摄3K Cineform RAW mov,无压缩的4K CinemaDNG和无损压缩的6K KineRAW。除了可以直接在后期流程中使用这些格式(Cineform RAW或者DNG)之外,还根据你喜欢的后期流程或者出片要求,使用KineStation,你可以把KineRAW和CinemaDNG转码为Cineform RGB444 mov,Cineform RAW mov,并且进行反拜耳/Debayer调整,享受Cineform RAW快速后期工作流程。


自动对白

首先KineMAX内置两种色温列表选择:精简列表和完全列表,对于大部分场景而言,在完全列表里面总可以选择一个匹配当前色温的选项(以100K步进)。当内置的色温列表不能满足拍摄现场的光线环境的时候,用户只需要用灰卡或者白卡进行自动对白即可。把灰卡放在摄影机前面,KineMAX会自动进行白平衡校正,把获得的白平衡参数自动写入自定义色温列表。以后仍然可以调用这个自定义色温列表,非常方便快捷。

运动模式

KineMAX具有适合拍摄激烈运动画面的运动模式,在HiSpeed S35m模式下,2K、3K和4K录制的时候,CMOS果冻效应会大幅降低,使得在捕捉快速动态影像的时候,甚至有全局快门的感觉。运动模式下捕捉的画面,后期KineStation把运动模式的素材转换为Cineform RGB444 mov。


升降格

允许在最低帧率6fps和支持的最高帧率之间,任意设置Sensor的帧率,精度为0.001fps。记录的时候则按照项目帧率来记录(比如25fps)。在S35mm幅面下,你可以任意实现6~100fps@4K Wide。在M4/3剪裁幅面下,你可以任意实现6~48fps@4K Wide,或者S16mm下 6~60fps@3K Wide。这样你可以轻松的实现快动作和慢动作,为你提供更多的技术手段来实现你想要表达的镜头语言。

EI和ISO

EI/ISO就是对Sensor捕捉光的一种设置。KineMAX™能够配置三种方式:匹配电影机的EI模式,适合光照一般的ISO模式,甚至可以自行设定高光档位。


电池扣板集成

选购电池扣板集成,可以选择SONY V口电池扣板,也可以选择安东口的电池扣板,电池后置,无需任何线缆,不仅可以方便的为机身供电,还可以为肩抗的时候,提供平衡。也让整体的前期设备更加简洁,轻盈。同时机身还输出两路12V,1A的DC电源,方便为机身的监视器或者EVF供电。

实时回放

KineMAX能够快速的对SSD里面的素材进行回放和删除。回放的时候,你还可以进行放大对焦来进行焦点检查,还可以利用波形图和直方图来检查曝光情况,和你取景的时候一样。


灵活的波形图

KineMAX内置了波形图,便于摄影师能够快速而理性的判断画面的曝光情况。同时,你还可以设置波形图显示的内容:显示正常色彩的波形图以及RAW数据的波形图。基于RAW数据的R/G/B三个颜色分量的亮度,分布图是sensor直接看见的红绿蓝三个颜色的亮度分布图,如果RAW数据过曝,则后期无论如何都是“死白”了。

真正3D拍摄

KineMAX能够真正的拍摄3D:只需要通过一根SYNC线缆,连接两台KineMAX,就可以一秒钟设置为主机和从机,两个KineMAX的Sensor实现:时码同步、帧同步以及扫描同步,两个sensor的误差不超过5us。


带标记的直方图

KineMAX不仅内置了直方图,还给直方图做了标记,直方图有两条竖线标记:一条是灰色的,一条是白色的,分别表示18%灰卡和90%白卡,如果在当前的光照情况下,用对摄影机配置相匹配的色温和灯光类型以及ISO值,曝光准确符合测光表,则灰卡的位置会在标记处。同样,直方图也能够显示RAW数据的分布。

放大对焦

提供了放大对焦功能:全景,100%,200%,800%。放大八倍到显示区域,因为是插值放大,所以会出现锯齿以及彩色条纹出现。当对焦实的时候,彩色条纹会变得非常清晰。


风扇自动启停

KineMAX本身自带风扇,可以为机身降温,使得摄影机处于稳定可靠的状态,但是可以选择风扇自动启停的功能:平时不录制的时候,风扇一直开着;录制的时候,机身风扇自动停止。这样在拾音苛刻的情况下,KineMAX可以实现几乎完全的静音,不会干扰音频的录制。当录制Cineform的时候,建议开着风扇为机身散热。

画幅比2.39:1

全分辨率下,都原生支持2.39:1的画幅比(WideScope)。对于拍微电影或者以电影屏幕比为输出格式的制作而言,在前期的时候,就直接用2.39:1获得构图,加快工作流程。


支持变形镜头

如果你有变形镜头,同时又要拍摄超宽屏效果,那么KineMAX可以支持在取景预览、回放的时候,就改变显示比例,去除变形镜头引起的挤压现象,还原真实场景。比如你使用6K模式拍摄,同时使用1.5:1的变形镜头,你在前期实际上可以获得等效9K:3K的画面效果!而你只需要在配置菜单里面设置变形镜头的参数比例即可。

一分钟升级固件

KineMAX的功能不断增加,而升级固件则非常快捷,把下载的固件放到FAT的USB盘的根目录下,插入USB插座中,在菜单里面选择升级固件,等待1分钟左右,升级即可完成。


EF电子接圈支持

KineMAX原生的EF卡口或者有源电子EF卡口,支持大部分EF卡口的电子光圈镜头,在机内可以显示当前的光圈值,同时可以在使用转轮直接调整光圈,查看测试过的镜头列表。同时你可以禁用电子光圈,这时候你可以放心使用带全金属转接环后口的镜头,而保护电子光圈。

EF镜头支持列表

了解对EF镜头兼容性
